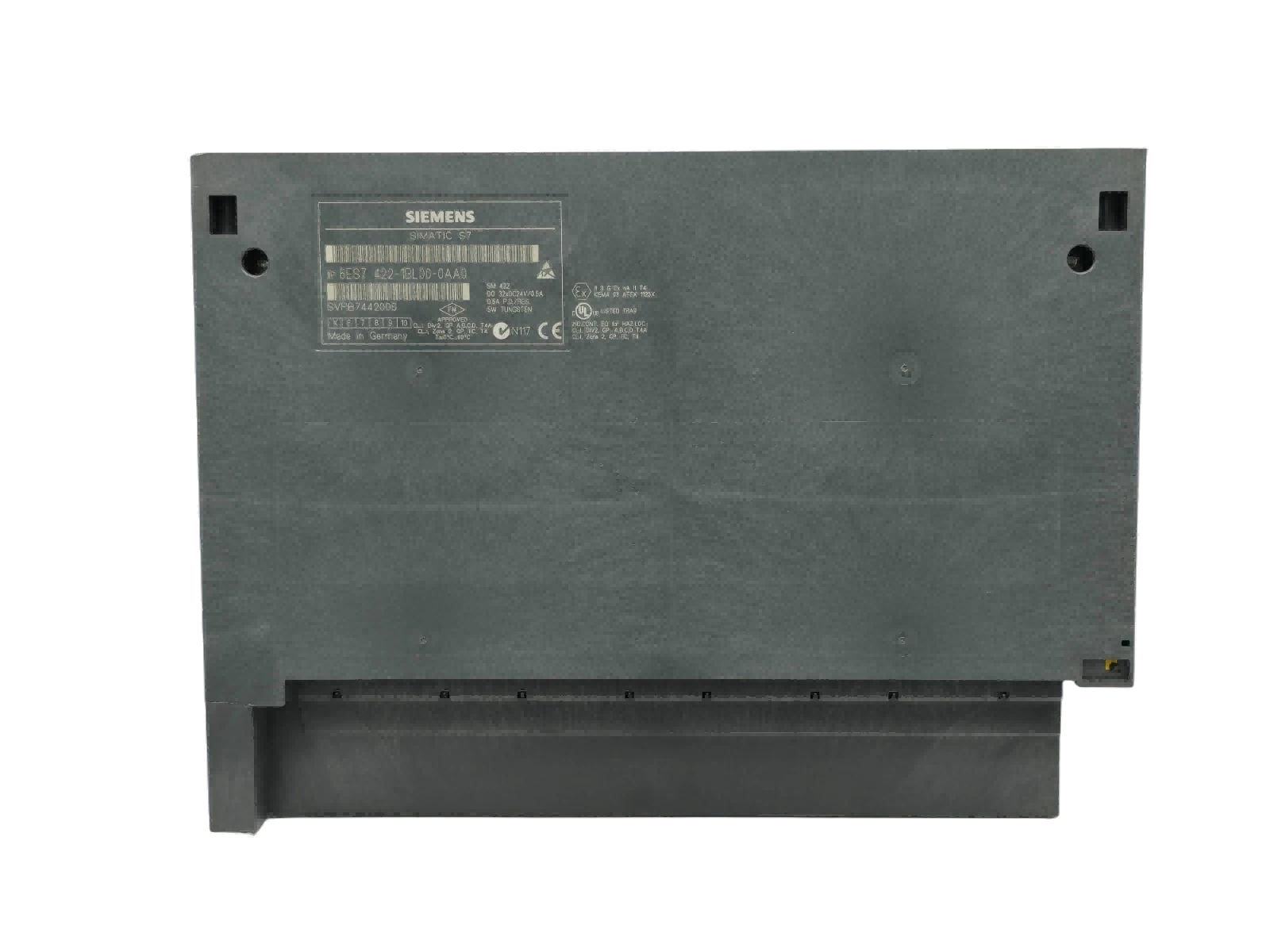

Siemensa 6ES7422-1BL00-0AA0

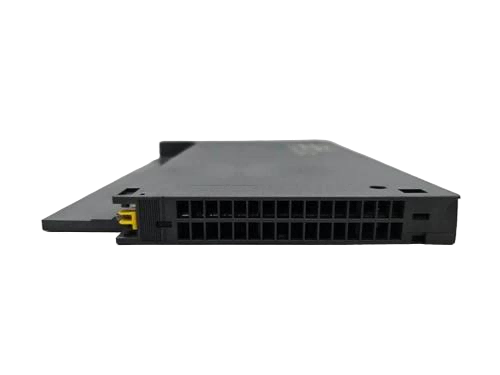

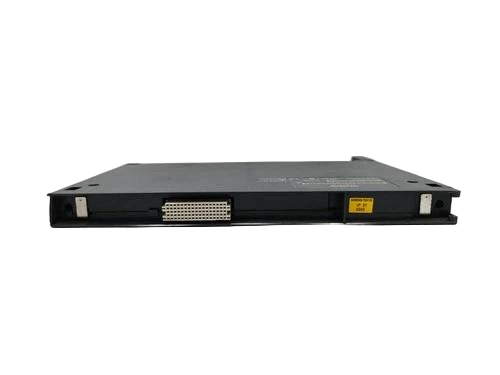

Jednoczesna kontrola wielostanowiskowych linii montażowych często wiąże się z koniecznością rozbudowy regału ze względu na niewystarczającą liczbę stanowisk. Zainstalowanie modułu Siemens 6ES7422-1BL00-0AA0 może bezpośrednio wyeliminować potrzebę stosowania dodatkowych modułów rozszerzeń dzięki wykorzystaniu 32-kanałowego wyjścia tranzystorowego o dużej gęstości. Ta płyta jest wyposażona w standardowe 40-pinowe złącze przednie na dole. Okablowanie i pomiar sygnału można wykonać z przodu, bez zdejmowania panelu bocznego. Obsługuje również funkcję hot swap po włączeniu zasilania, a po prostu naciskając dźwignię, wadliwy element można natychmiast wymienić bez zakłócania sąsiednich gniazd. Firma Hanyite Automation Technology ma obecnie w magazynie zupełnie nowe karty planszowe. Znajdź odpowiedniego dostawcę i dokonaj bezpośredniego zakupu. Oszczędza to długi czas realizacji dostawy i umożliwia natychmiastowe wznowienie pracy szafy elektrycznej.

Jak to działa / Schemat przepływu sygnału

Procesor stacji głównej S7-400 wydaje instrukcje operacyjne ➔ Magistrala płyty montażowej przesyła dane z dużą szybkością ➔ Siemens 6ES7422-1BL00-0AA0 odbiera sygnały poziomu logicznego ➔ Wewnętrzny obwód izolacji fotoelektrycznej przeprowadza przetwarzanie przeciwzakłóceniowe ➔ Napędza 32 tranzystory 24 V DC na wyjściu ➔ Znajdujące się na miejscu siłowniki i lampki sygnalizacyjne precyzyjnie reagują na działania

Funkcja podstawowa

Zapewnia 32 cyfrowe wyjścia tranzystorowe DC, z jednym kanałem obsługującym przełączanie impulsów o wysokiej częstotliwości i konwencjonalne sterowanie przełącznikiem.

Wbudowany mechanizm ścisłej izolacji elektrycznej, fizycznie odcinający ścieżkę zakłóceń zewnętrznego obwodu silnego prądu do magistrali systemowej.

Kompatybilny ze standardowym napięciem przemysłowym 24 V, z łatwością sterujący różnymi przekaźnikami pośrednimi i zaworami elektromagnetycznymi oraz innymi obciążeniami rezystancyjnymi.

Obsługuje ciągłe, płynne mapowanie adresowania, znacznie upraszczając alokację zmiennych i etapy wywołań logicznych programu sterującego wyższego poziomu.

Każdy kanał wyjściowy ma niezależne zabezpieczenie przed przeciążeniem i zwarciem, aby uniknąć paraliżu wyjściowego całej karty płytki spowodowanego awarią jednopunktową.

Korzyści związane z rozwiązywaniem problemów

Okablowanie na duże odległości w dużych liniach produkcyjnych jest podatne na wprowadzanie indukowanej siły elektromotorycznej. Zwykłe karty wyjściowe często ulegają przerwom w działaniu z powodu zakłóceń powodowanych przez fale szumowe. Solidny mechanizm izolujący tego modułu fizycznie odcina ścieżkę zakłóceń z poziomu fizycznego, zapewniając czysty sygnał. Podczas równoczesnych operacji na wielu stacjach roboczych 16-punktowy moduł często wymusza częstą rozbudowę szafy, podczas gdy Siemens 6ES7422-1BL00-0AA0 z 32 konfiguracjami o dużej gęstości bezpośrednio zmniejsza powierzchnię sprzętu i węzły okablowania, zmniejszając ryzyko nieporządku w okablowaniu wewnątrz szafy. Podczas uruchamiania i wyłączania urządzenia cewka prądu stałego jest podatna na generowanie napięcia udarowego. Wewnętrzny obwód ochronny skutecznie pochłania uderzenie odwrotnej siły elektromotorycznej, zapobiegając ryzyku awarii wyjścia i przyklejenia prowadzącego do nieprawidłowego działania lub zatrzymania produkcji.

Łatwość serwisowania i wymiany na miejscu

W module zastosowano mechanizm okablowania wkładany od przodu w połączeniu z mocowaniem zatrzaskowym dolnej szyny prowadzącej. Podczas rozwiązywania problemów z przewodami wystarczy poluzować złącze z przodu, aby dokonać pomiaru, bez konieczności zdejmowania całego panelu bocznego maszyny. Szafa S7-400 obsługuje funkcję hot-plug po włączeniu zasilania. Podczas wymiany Siemens 6ES7422-1BL00-0AA0 wystarczy przesunąć dźwignię blokującą w bok, wyciągnąć pionowo stary element i włożyć nową płytkę. Cały proces nie zakłóca pracy sąsiednich gniazd. Zielone kontrolki stanu na panelu odpowiadają każdemu kanałowi wyjściowemu. Jeśli jakikolwiek element wykonawczy ulegnie uszkodzeniu lub zwarciu, obwód powodujący usterkę można szybko zlokalizować, skanując podświetlony stan. Eliminuje to uciążliwy etap podłączania komputera w celu sprawdzenia programu.

Certyfikaty i przypadki użycia

Zbudowana zgodnie z normami CE i UL508, karta ta działa w typowych warunkach przemysłowych, spełniając jednocześnie zasady bezpieczeństwa i kompatybilności elektromagnetycznej. W rzeczywistym użyciu w spawalni samochodowej działa nieprzerwanie przez lata, kontrolując zawory powietrza i wskaźniki, utrzymując stabilność pomimo kurzu i zakłóceń elektrycznych.

Posiadamy zapasy tej części, więc rutynowe zamówienia mogą zostać wysłane tego samego dnia po przetestowaniu. Jeśli grozi Ci nieplanowane przestoje, możemy pomóc w dopasowaniu ustawień starej płyty i zatwierdzeniu nowego urządzenia, minimalizując przestoje.
