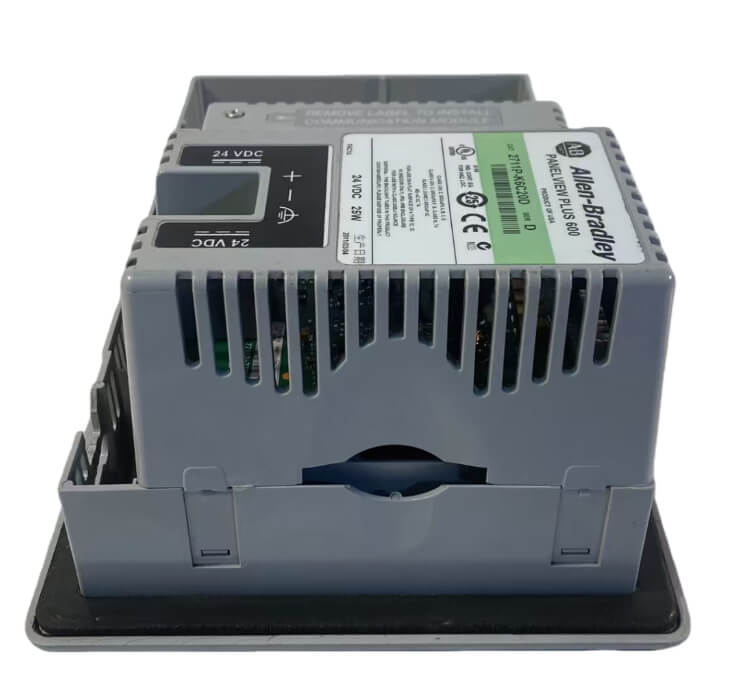

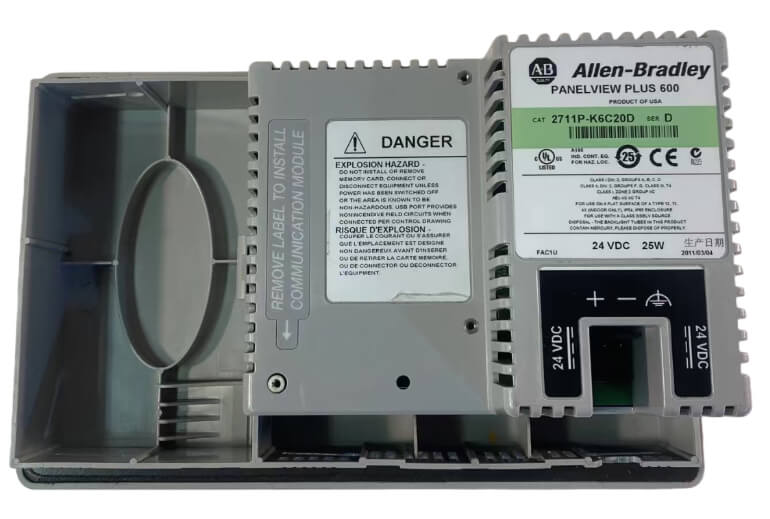

Warsztat metalurgiczny o wysokim zapyleniu wymaga sterownika PLC monitorującego terminal przeciwzakłóceniowy. Tradycyjny dotykowy interfejs HMI jest podatny na błędy w instrukcjach z powodu zanieczyszczenia olejem. Allen Bradley 2711P-K6C20D wykorzystuje dwa przyciski dotykowe i fizyczne, aby zapewnić dokładność wprowadzania parametrów i działanie zatrzymania awaryjnego nawet w grubych rękawicach; jest kompatybilny z zasilaczem szerokonapięciowym 18-32V DC i posiada wbudowane podwójne porty szeregowe DH-485 i DF1, znacznie poprawiające stabilność podstawowej komunikacji w sieciach heterogenicznych w porównaniu do starszych modeli z jednym protokołem. Po połączeniu z Hanyite Automation Technology i wdrożeniu w kanale sprzedaży hurtowej, wszystkie urządzenia są fabrycznie nowe i znajdują się w magazynie, spełniając pilne wymagania instalacyjne w przypadku renowacji linii produkcyjnych.
W złożonych projektach renowacji linii produkcyjnych i integracji urządzeń stabilność terminala operacyjnego i elastyczność komunikacji bezpośrednio wpływają na efektywność operacyjną systemu. Allen Bradley 2711P-K6C20D, wyposażony w tryb podwójnego wprowadzania klawiatury i dotyku, umożliwia precyzyjne uruchamianie/zatrzymywanie awaryjne i wprowadzanie numeryczne za pomocą fizycznych przycisków, nawet gdy operator nosi grube rękawice ochronne, skutecznie unikając ryzyka przypadkowego dotknięcia lub nieprawidłowego działania na ekranie dotykowym. Wbudowana funkcja komunikacji wieloprotokołowej znacznie upraszcza proces łączenia urządzeń w sieci heterogeniczne, zapewniając wydajną interakcję danych i monitorowanie w czasie rzeczywistym na podstawowym poziomie, a także zapewniając niezawodne wsparcie interfejsu dla ciągłych operacji produkcyjnych.
Masz dwa sposoby interakcji z tym urządzeniem: ekran dotykowy i w pełni funkcjonalną klawiaturę. Oznacza to, że możesz przeglądać menu lub wybierać dokładne parametry. Nawet jeśli panel jest zatłuszczony lub zakurzony, fizyczne przyciski nadal wyraźnie klikają, więc wiesz, że polecenie zostało wykonane.
Współpracuje z wieloma protokołami, z portami takimi jak RS-232, DF1 i DH-485, dzięki czemu współpracuje ze starszymi urządzeniami sterującymi. Allen Bradley 2711P-K6C20D łączy się bezpośrednio ze sterownikami PLC MicroLogix bez żadnych dodatkowych bramek, zapewniając płynny przepływ danych.
5,5-calowy wyświetlacz STN jest jasny i łatwy do odczytania w większości fabrycznego oświetlenia. Nie będziesz musiał mrużyć oczu, aby zobaczyć alarmy lub przetwarzać dane, co sprawia, że kontrola jest szybsza i łatwiejsza dla oczu.
Środowiska przemysłowe są trudne dla terminali — wahania temperatury, wilgoć i zakłócenia mogą powodować rzeczywiste problemy. Allen Bradley 2711P-K6C20D jest przystosowany do pracy w temperaturach od 0°C do 55°C, dzięki czemu sprawdza się zarówno w gorących młynach, jak i zimnych podstacjach. Panel przedni ma stopień ochrony NEMA 4X/IP65, dzięki czemu można go myć wodą bez przedostawania się wody, a także chroni przed kurzem. Pomaga to w dłuższej pracy urządzenia i krótszych przestojach spowodowanych czynnikami środowiskowymi.
Pytanie 1. Jak sobie poradzić z tym ekranem, który nie łączy się z MicroLogix 1400?
Odp.: Najpierw sprawdź, czy kable są prawidłowe. Połączenie 232 jest podatne na niewspółosiowość pinów. Jeżeli okaże się, że kable są sprawne, przejdź do ustawień komunikacji w systemie i zmień protokół na DF1 full duplex. Ustaw szybkość transmisji odpowiadającą prędkości PLC, zwykle 19200. Nie używaj automatycznego wykrywania; stare urządzenia często go nie rozpoznają. Ręczne ustawienie jest najbezpieczniejszą opcją.
Pytanie 2. Kalibracja dotyku jest bardzo niedokładna, wskaźnik przesuwa się z miejsca na miejsce. Jak to skalibrować?
Odp.: Kiedy urządzenie jest włączone, przytrzymaj lewy górny róg ekranu i nie puszczaj. Wejdź do panelu sterowania i znajdź ikonę „Ekran dotykowy”. Kliknij na niego i kliknij „Kalibruj”. Po prostu wskaż kursorem krzyżowym. Podczas kalibracji należy uważać, aby nie potrząsnąć palcem. Użyj pióra dotykowego lub końcówki paznokcia, aby wskazać środek, aby uzyskać najdokładniejszy wynik. Po kliknięciu wyświetli się monit o zapisanie i ponowne uruchomienie, co zacznie obowiązywać.
Pytanie 3. Czy mogę obsługiwać tę maszynę w grubych rękawicach nasączonych olejem?
O: Czysty ekran dotykowy na pewno nie będzie działać. Ten ekran jest ekranem rezystancyjnym i grube rękawice nie będą w stanie go przeniknąć. Zaletą modelu 2711P-K6C20D jest to, że poniżej znajdują się fizyczne przyciski. Do codziennych operacji, takich jak uruchamianie i zatrzymywanie sprzętu, wprowadzanie numeru itp., można bezpośrednio nacisnąć klawiaturę, bez konieczności zdejmowania rękawiczek w celu dotknięcia ekranu. Jest to znacznie wygodniejsze w użyciu w terenie.
Pytanie 4. Jak wymienić baterię? Czy program zostanie utracony w przypadku odcięcia zasilania?
O: W prawym górnym rogu ekranu znajduje się mała zaślepka. Wyjmij go, aby zobaczyć baterię. Wymień go szybko w ciągu trzech minut. Kondensatory wewnątrz mogą utrzymać moc, a wyświetlacz i ustawienia nie zostaną utracone. Jeśli zajmie to więcej niż dziesięć minut, może zaistnieć potrzeba ponownego zdefiniowania danych kalibracji dotyku, ale program konfiguracyjny jest przechowywany w pamięci Flash i nie zostanie utracony.
