Allena Bradleya 2711-B5A8

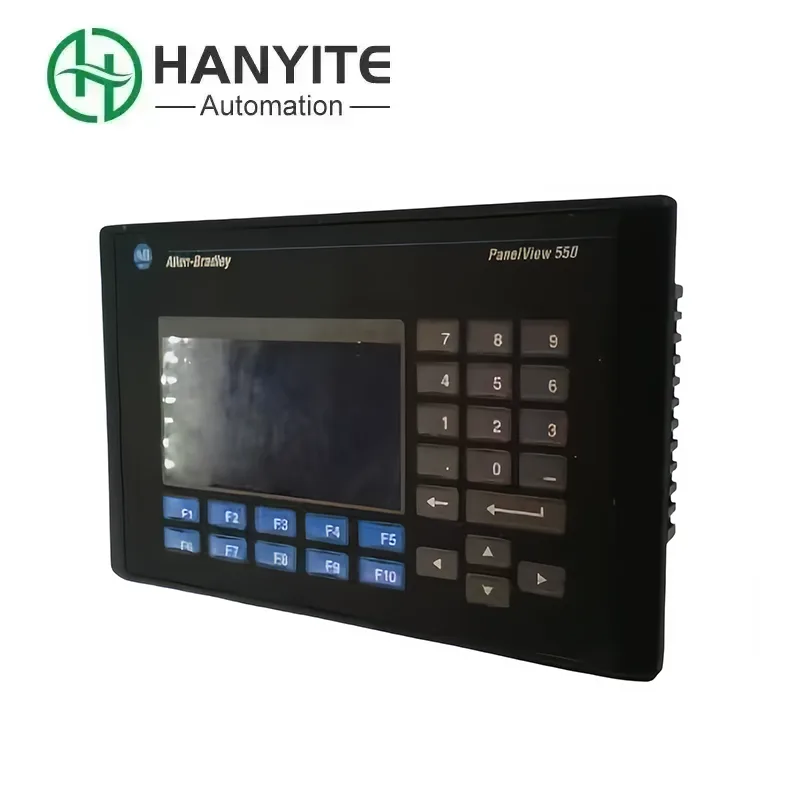

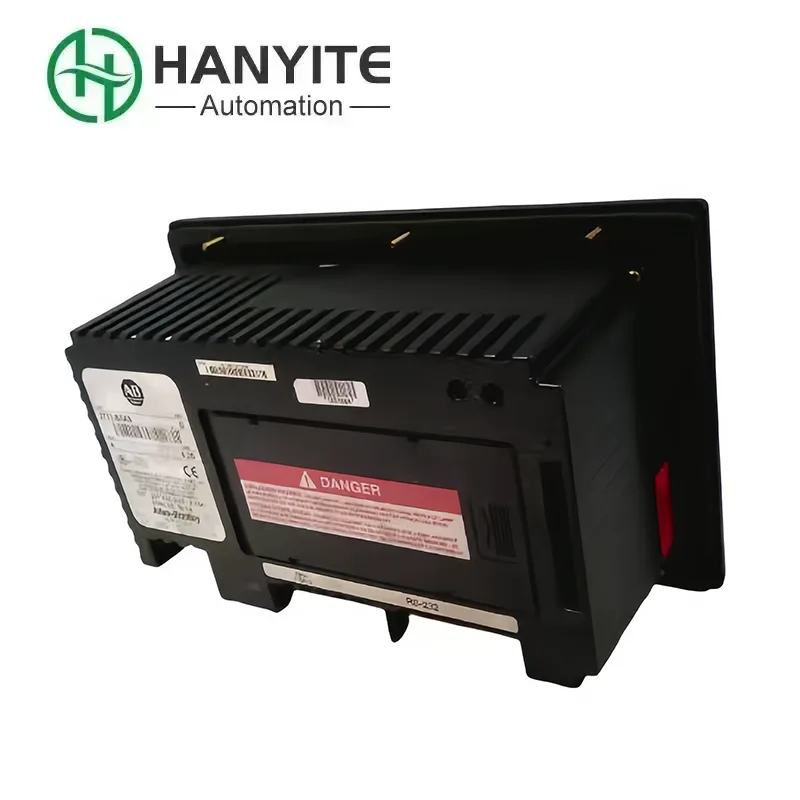

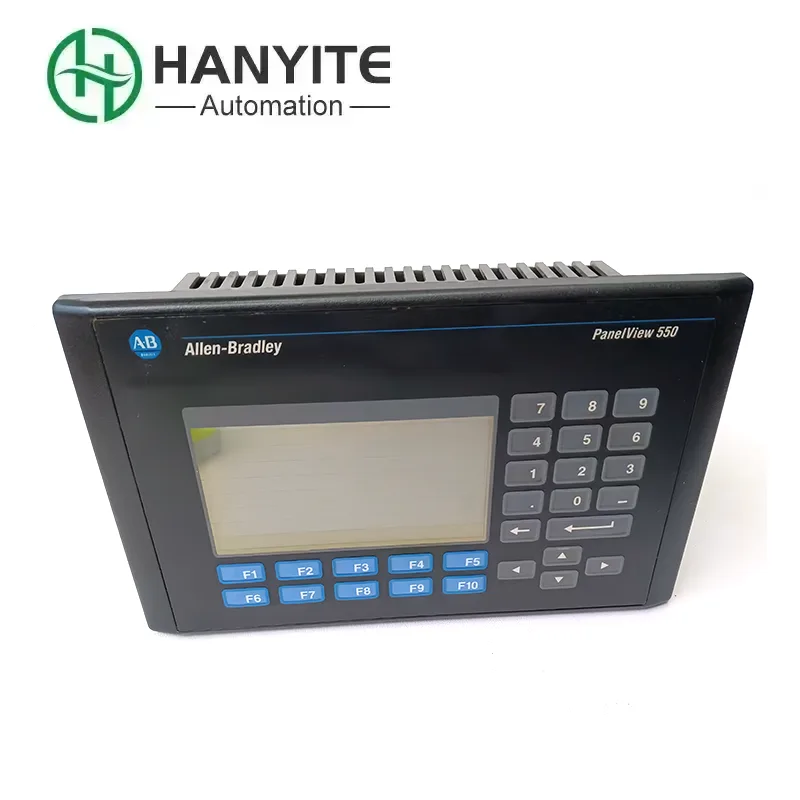

Szukasz Allen Bradley 2711-B5A8 w magazynie? Jest to klasyczny i wydajny terminal z interfejsem człowiek-maszyna (HMI). Jest wyposażony w 5,5-calowy wyświetlacz w trybie niebieskim (niekolorowym) i można go obsługiwać za pomocą klawiszy funkcyjnych i klawiszy numerycznych. Model ten łączy się za pomocą protokołu komunikacyjnego DH-485 i jest używany głównie w połączeniu ze sterownikami takimi jak SLC 500 lub Micro Logix, zapewniając niezawodne i intuicyjne rozwiązania monitorowania dla małych i średnich urządzeń automatyki.

Funkcja podstawowa

1. Tekst, dane i podstawowy interfejs graficzny są wyraźnie wyświetlane na niebieskim ekranie o przekątnej 5,5 cala.

2. Dzięki 10 konfigurowalnym klawiszom funkcyjnym, klawiaturze numerycznej i klawiszom nawigacyjnym możliwe jest szybkie i dokładne wprowadzanie poleceń.

3. Wbudowany port DH-485 (RS-232) umożliwia stabilne połączenie z siecią sterowników Rockwell.

4. Może przechowywać i uruchamiać aplikacje opracowane przy użyciu oprogramowania Panel Builder 32.

5. Solidna obudowa i poziom ochrony NEMA 4X (panel) są odporne na kurz, olej i wilgoć w trudnych warunkach przemysłowych.

Typowe scenariusze zastosowań

1. Terminal Allen Bradley 2711-B5A8 służy do wymiany wadliwego sprzętu na starych liniach produkcyjnych, takich jak pakowanie, przetwarzanie żywności i transport materiałów.

2. Jako standardowa część zamienna do układów sterowania SLC 500 lub Micro Logix, stosowana jest do codziennych konserwacji i napraw awaryjnych.

3. W niektórych prostych i niedrogich małych zautomatyzowanych urządzeniach jest on używany jako interfejs operatora.

Często zadawane pytania

Pytanie 1. Czy to HMI jest ekranem dotykowym?

O: Nie. Allen Bradley 2711-B5A8 to terminal obsługiwany za pomocą klawiatury, który obsługuje się za pomocą fizycznych przycisków, a nie ekranu dotykowego.

Pytanie 2. Czy jego wyświetlacz jest kolorowy?

O: Nie. Wykorzystuje wyświetlacz monochromatyczny w trybie niebieskim, głównie do wyświetlania tekstu i prostej grafiki.

Pytanie 3. Jakie jest oprogramowanie do programowania?

Odp.: Do utworzenia i pobrania aplikacji należy użyć oprogramowania Rockwell Panel Builder 32.

Pytanie 4. Czy mogę podłączyć go bezpośrednio do sterownika PLC Control Logix?

O: Nie. Interfejs DH-485 jest używany głównie do podłączania sterowników PLC serii SLC 500 lub Micro Logix. Aby połączyć się z Control Logix, wymagana jest dodatkowa bramka komunikacyjna do konwersji protokołu.

Schemat blokowy produktu

Sterownik PLC (SLC 500 / Micro Logix)

↑ ↓ (Komunikacja DH-485)

Odczytaj dane / Wyślij instrukcje

↑ ↓

Allen-Bradley 2711-B5A8

Wyświetl dane/klawisz odbioru

↑ ↓

Operator

Wyświetl status / Naciśnij klawisz
