Allen Bradley 1771-IT to para „oczu temperatury” przeznaczona dla „starego szefa” PLC-5. Wiele miejsc w fabryce wymaga precyzyjnych pomiarów temperatury, np. temperatury pieców, reaktorów i pieców. Miejsca te są zbyt gorące, aby się do nich zbliżyć, a zwykłe termometry są zupełnie bezużyteczne. W tej chwili do pomiaru temperatury musimy polegać na czujnikach takich jak „termopary”, które są w stanie wytrzymać wysokie temperatury. Ten moduł 1771-IT jest specjalnie używany do „odsłuchiwania” raportów temperaturowych z termopar. Może przełożyć niewielki sygnał napięciowy zmierzony przez termoparę na dokładne wartości temperatury zrozumiałe dla sterownika PLC. Jeśli więc Twój stary sprzęt wymaga wymiany i planujesz zakup tego modułu, koniecznie wybierz niezawodnego dostawcę, takiego jak Hanyite Automation Technology, aby mieć pewność, że otrzymasz oryginalny i fabrycznie nowy towar.

Struktura produktu

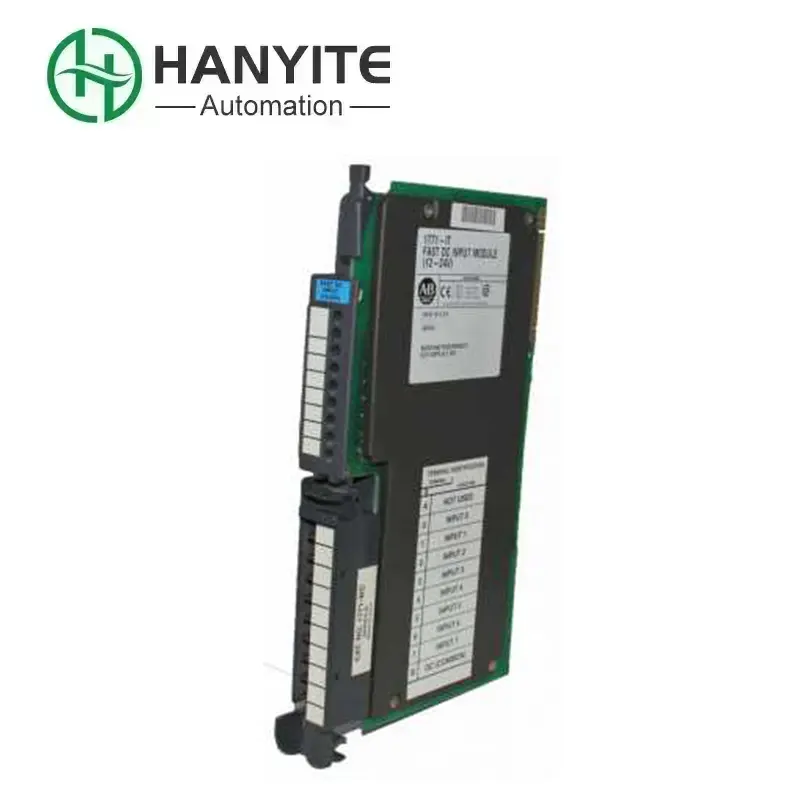

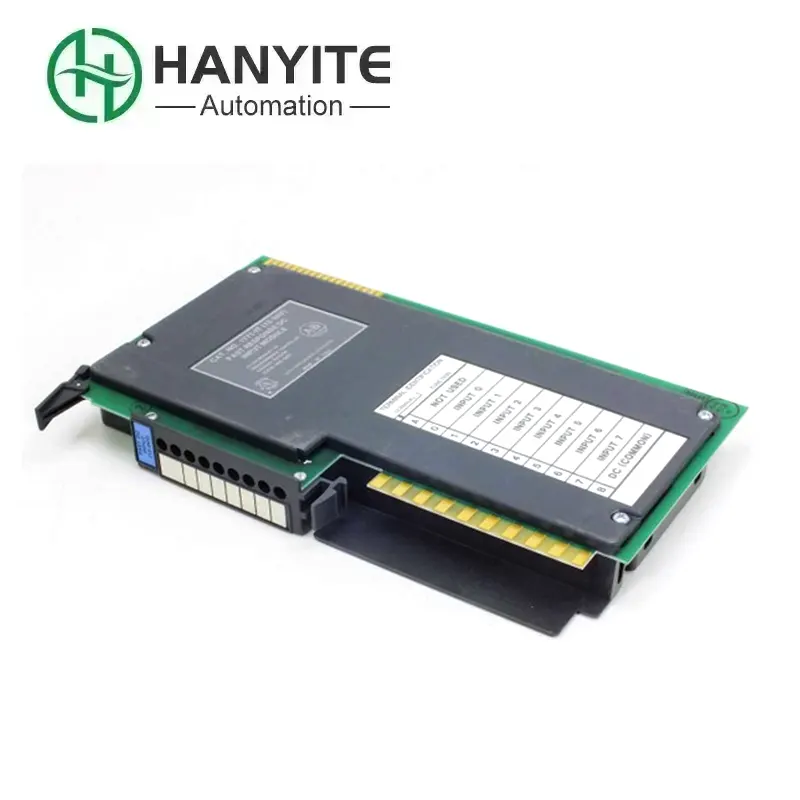

1. Klasyczny moduł we/wy PLC-5 ma rozpoznawalny kolor.

2. Znajduje się na nim rząd kontrolek stanu, informujących o tym, czy moduł działa prawidłowo i czy komunikacja jest dobra. Istnieje również kilka przełączników DIP używanych do ustawienia, którego „dialektu” (to znaczy typu termopary, takiego jak typ J, typ K, typ T itp.) ma słuchać.

3. Pod modułem znajduje się duży kawałek, który można wyciągnąć. Jest w pełni wyposażony w zaciski śrubowe. Do tej listwy zaciskowej przykręcone są dwa cienkie przewody termopary. Listwę zaciskową można wyciągnąć, aby ułatwić okablowanie i konserwację.

4. Ogromny interfejs magistrali 1771, przypominający duży grzebień, jest wpinany do racka PLC-5 (Rack) i komunikuje się z „mózgiem” PLC-5.

Zajęcie się punktami bólowymi

Przed posiadaniem tego urządzenia pomiar temperatury w fabryce był prawdziwym koszmarem! W piecu było tak gorąco, że ludzie nie mogli się nawet do niego zbliżyć. Mogli jedynie wziąć notatnik i podejść, żeby zajrzeć i zanotować. Był powolny, niebezpieczny i podatny na błędy. Najgorsze było to, że sygnał termopary był jeszcze słabszy niż brzęczenie komara. Przy dużym „hałasie” elektrycznym w fabryce „mówił bzdury”, a wskazówka wskaźnika temperatury przeskakiwała w przypadkowy sposób. Cała kontrola opierała się na domysłach. Po wprowadzeniu modułu Allen Bradley 1771-IT wszystkie te problemy zostały rozwiązane! To coś w rodzaju „wzmacniacza sygnału” i „tłumacza”, który sprawia, że ​​słaby sygnał jest wyraźny i precyzyjny, informując sterownik PLC: „Aktualna temperatura wynosi 800 stopni!”. Dzięki temu komputer może sam monitorować temperaturę. Kiedy stanie się zbyt wysokie, ostygnie; gdy będzie zbyt niska, zacznie się nagrzewać. Nikt już nie musi się tym martwić. Jest to bezpieczne i wygodne, a produkt staje się bardziej stabilny.

Kompatybilność i integracja

„Krąg społeczny” modułu Allen Bradley 1771-IT jest bardzo przejrzysty i nieco „staromodny”. Pierwotnie został zaprojektowany do obsługi klasycznego systemu PLC-5. Należy go zainstalować na stojaku serii 1771 oraz skonfigurować i zaprogramować za pomocą ekskluzywnego oprogramowania RSLogix 5. Nie jest ono kompatybilne z nowszymi platformami ControlLogix lub CompactLogix. Jednak na własnym „terytorium” jego elastyczność jest całkiem dobra. Obsługuje nie tylko różne popularne typy termopar (takie jak typy J, K, T itp.), ale można go łatwo przełączać za pomocą przełącznika DIP na panelu przednim, ale można go również doskonale zintegrować z lokalną lub odległą siecią we/wy sterownika PLC-5, stając się stabilnym i niezawodnym węzłem gromadzenia danych, zapewniającym niezbędne możliwości wykrywania temperatury dla starszych systemów, które nadal działają stabilnie.

Często zadawane pytania

Pytanie 1. Mistrzu, lampka na moim module ciągle miga. Co się dzieje? Czy jest zepsuty?

Odp.: nie panikuj. Migające światło nie musi oznaczać, że jest uszkodzone. Prawdopodobnie po prostu komunikuje się ze sterownikiem PLC i nie udało mu się uzyskać połączenia. Najpierw sprawdź, czy połączenie jest pewne, a także sprawdź, czy kabel komunikacyjny (ten duży niebieski) nie jest luźny. Jeśli lampka przestanie migać na czerwono, oznacza to, że jest naprawdę zepsuta i należy ją wymienić na nową.

Pytanie 2. Czy mogę go użyć do podłączenia rezystora termicznego (RTD)?

O: Nie! Te dwie rzeczy mówią różnymi „językami”. Allen Bradley 1771-IT rozumie tylko termopary i nie można go zmusić do słuchania oporu cieplnego. Po prostu „udaje głupiego” i nie reaguje.

Pytanie 3. Mam pod ręką sygnał 0-10V. Czy mogę go podłączyć do niego w celu pomiaru?

O: Nie ma mowy! Nie ma mowy! Moduł ten jest „zjadaczem przekąsek”, może jeść tylko przekąski „miliwoltowe”. Jeśli zmusisz go do wzięcia dużego burgera „10 V”, natychmiast się „wypali” (ulegnie uszkodzeniu).
