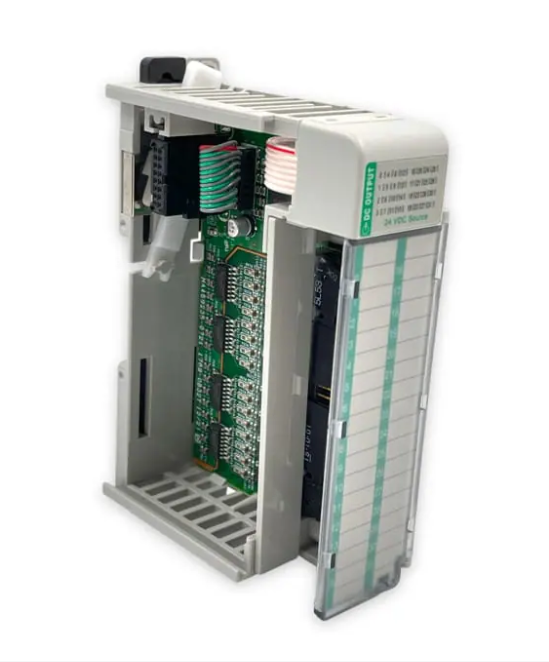

Allen Bradley 1769-OB32T to w zasadzie 32-punktowy moduł wyjściowy prądu stałego o dużej gęstości. Należy do serii produktów CompactLogix firmy Rockwell Automation. Jego główną funkcją jest odbieranie instrukcji ze sterownika PLC i sterowanie siłownikami na miejscu. Ze względu na 32 punkty wyjściowe nadaje się szczególnie do scenariuszy, w których występuje duża liczba punktów wyjściowych, ale ograniczona przestrzeń w szafie sterowniczej. Najważniejszym punktem jest to, że jest wyposażony w elektroniczne urządzenie zabezpieczające, które jest bardzo praktyczne w środowiskach przemysłowych i pozwala uniknąć wielu problemów. Jako dostawca, wszystkie produkty, które obecnie dostarczamy Państwu przez firmę Hanyite Automation Technology, są oryginalne, fabrycznie nowe i znajdują się w wystarczających zapasach. Jeśli masz jakiekolwiek wymagania dotyczące zakupów, skontaktuj się z nami w dowolnym momencie.
Największą zaletą Allen Bradley 1769-OB32T jest to, że ma wiele punktów i jest solidny. Na jednej płytce znajdują się 32 punkty, co pozwala znacząco zaoszczędzić cenne miejsce w szafie sterowniczej. Nie musisz zapełniać szafki dodatkowymi punktami, aby pomieścić więcej punktów. Najważniejszą rzeczą jest to, że jest wyposażony w funkcję „elektronicznego ubezpieczenia”. Jeśli w sprzęcie na miejscu wystąpi zwarcie lub przeciążenie, może ono automatycznie odciąć ochronę. W przeciwieństwie do staromodnych modułów, nie trzeba ręcznie wymieniać bezpiecznika i resetować go po rozwiązaniu problemu. Możesz po prostu nacisnąć przycisk resetowania i kontynuować korzystanie z niego. Oszczędza to pieniądze na częściach zamiennych i sprawia, że konserwacja jest szczególnie łatwa.
Jest to moduł wyjściowy 24 V DC z 32 punktami zarządzanymi w dwóch grupach. Każda grupa ma swój własny wspólny terminal. Każdy punkt może generować prąd o natężeniu 0,5 ampera, co jest więcej niż wystarczające dla zwykłych cewek lub przekaźników. Należy do rodziny CompactLogix i wymaga podłączenia do stojaka 1769. Okablowanie należy wykonać zgodnie z dedykowanymi listwami zaciskowymi. Co więcej, dzięki wbudowanym funkcjom zabezpieczającym jest znacznie bezpieczniejszy w użyciu niż zwykłe moduły. Nie ma potrzeby martwić się o przypadkowe spalenie modułu na skutek nieprawidłowej obsługi.
Allen Bradley 1769-OB32T została specjalnie zaprojektowana do pracy w trudnych warunkach w warsztatach i jest niezwykle trwała. Niezależnie od tego, czy jest to gorące lato, czy mroźna zima, czy też wilgotne i zakurzone warunki, może działać normalnie. Jego odporność na wibracje i zakłócenia spełnia również standardy przemysłowe. O ile mieści się w typowym zakresie temperatur od 0 do 60 stopni, nawet po zainstalowaniu na maszynie wibracyjnej może pracować stabilnie i bez żadnych problemów.
Pytanie 1. Jeśli punkt wyjściowy jest zwarty, jakiego koloru będzie światło?
Odp.: W przypadku zwarcia lub przeciążenia moduł automatycznie odetnie w tym momencie wyjście. W tym momencie odpowiednia kontrolka LED zgaśnie (lub zacznie migać, w zależności od wersji oprogramowania sprzętowego; zazwyczaj wygaszenie oznacza stan ochronny). Po wykluczeniu zwarcia należy ponownie włączyć kanał wyjściowy, a jeśli zaświeci się kontrolka, oznacza to, że wszystko wróciło do normy.
Pytanie 2. Czy ten moduł może bezpośrednio sterować stycznikami 110 V lub 220 V?
Odpowiedź: Absolutnie nie! Jest to moduł wyjściowy 24 V DC. Jeśli podłączysz zasilanie 220V AC, nie tylko stycznik się nie poruszy, ale moduł zostanie natychmiastowo spalony. Do sterowania sprzętem 220V należy stosować przekaźniki lub moduły wyjściowe AC.
Pytanie 3. Czy ten moduł wymaga osobnego zewnętrznego zasilacza?
Odp.: Allen Bradley 1769-OB32T nie wymaga osobnego zewnętrznego zasilacza. Jednakże będzie zużywał prąd 5 V na płycie montażowej (około 290 mA). Musisz więc obliczyć, czy moduł zasilania 1769 może obsłużyć tak wiele modułów. Nie przeciążaj zasilania magistrali.
