87 mm x 70 mm x 87 mm (3,43 cala x 2,76 cala x 3,43 cala)

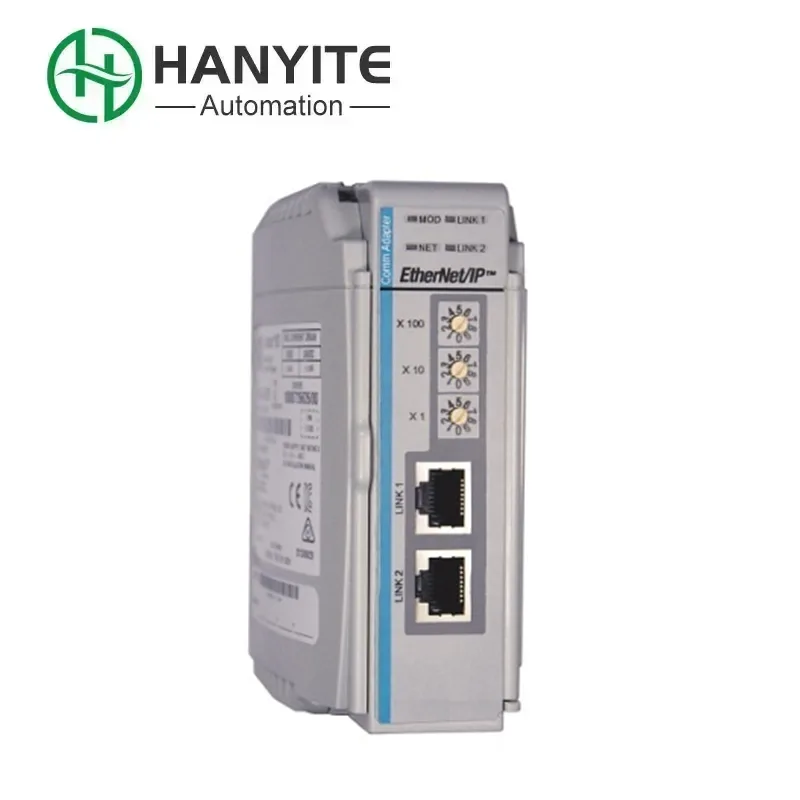

Allen Bradley 1769-AENTR, jako moduł Ethernet/IP klasy przemysłowej, jest stosowany głównie w dziedzinie automatyki przemysłowej i nadaje się do produkcji linii produkcyjnych i scenariuszy kontroli procesów. Moduł ten służy do rozbudowy komunikacji Ethernet w systemie CompactLogix, umożliwiając wymianę danych i zdalne sterowanie pomiędzy sterownikiem PLC a innymi urządzeniami, takimi jak interfejsy człowiek-maszyna, serwonapędy czy przetwornice częstotliwości.
|
Numer modelu |
Allen Bradley 1769-AENTR |
|
Seria produktów |
CompactLogix (1769 we/wy) |
|
Typ produktu |
Adapter komunikacyjny EtherNet/IP |
|
Porty komunikacyjne |
2 porty Ethernet RJ-45 10/100 Mb/s |
|
Obsługa topologii sieci |
Pierścień poziomu liniowego, gwiazdowego i urządzenia (DLR) |
|
Obsługiwane protokoły |
EtherNet/IP, synchronizacja CIP, bezpieczeństwo CIP |
|
Zasilanie |
Zasilany przez płytę montażową we/wy 1769 |
|
Pobór prądu płyty montażowej |
5 V DC: 300 mA (typowo) |
|
Wsparcie modułu |
Obsługuje do 30 lokalnych modułów we/wy 1769 |
|
Wskaźniki stanu (diody LED) |
MOD, SIEĆ, URUCHOMIENIE, USTERKA, ŁĄCZE, DZIAŁANIE (x2) |
|
Wymiary (wys. x szer. x gł.) |
87 mm x 70 mm x 87 mm (3,43 cala x 2,76 cala x 3,43 cala) |
|
Waga |
Obsługiwane protokoły |
|
Certyfikaty |
CE, C-UL-us, RCM, KC, UKCA |
Allen Bradley 1769-AENTR jest w stanie bez opóźnień przesyłać dane terenowe zebrane przez moduł we/wy do sterownika PLC w czasie rzeczywistym za pośrednictwem sieci Ethernet, a jednocześnie powinien być w stanie szybko przekazywać instrukcje sterownika PLC do modułu we/wy. Zwłaszcza jego funkcja pętli (DLR), gdy kabel sieciowy w pewnym punkcie sieci zostanie odłączony, dane będą przesyłane objazdem z drugiego kierunku, zapewniając, że komunikacja nie zostanie przerwana. Ta wydajność jest kluczowa w wielu krytycznych zastosowaniach.
