Allena Bradleya 1734-AENTR

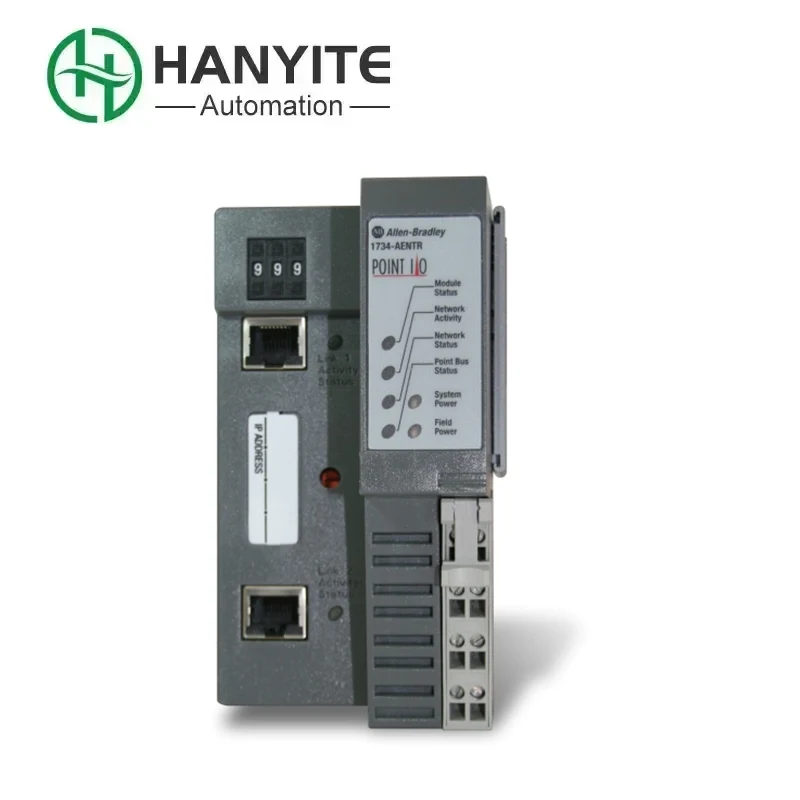

Hanyite jest oficjalnym partnerem Rockwell. Dostarczamy Allen Bradley 1734-AENTR, który jest adapterem komunikacyjnym z dwoma punktowymi wejściami/wyjściami Ethernet. Stosowany jest głównie do łączenia punktowych stojaków I/O ze sterownikiem centralnym w sieci Ethernet/IP i wspiera wymianę danych pomiędzy sterownikami a urządzeniami obiektowymi, takimi jak siłowniki i czujniki w systemach automatyki przemysłowej. Moduły serii 1734 oferują kompatybilność z topologią sieci i wydajną transmisję danych, dlatego są szeroko stosowane w automatyzacji produkcji.

Podstawowe funkcje

Podstawową funkcją Allen Bradley 1734-AENTR jest umożliwienie stabilnego połączenia szeregu zdalnych modułów we/wy z przemysłową siecią Ethernet. Nie odczytuje bezpośrednio czujników ani zaworów sterujących; zamiast tego zbiera informacje ze wszystkich modułów we/wy i przesyła je do głównego sterownika PLC za pomocą kabla Ethernet. Moduły komunikują się za pomocą protokołu EtherNet/IP i są wyposażone w dwa porty przełączające, aby stworzyć sieć pierścieniową na poziomie urządzenia. Gdy sieć pierścieniowa działa prawidłowo, dane mogą być przesyłane jednocześnie w obu kierunkach.

Zasilanie i instalacja

Allen Bradley 1734-AENTR wymaga zewnętrznego źródła zasilania 24VDC w celu zwiększenia bezpieczeństwa. Można go zamontować pionowo na skrajnej lewej szynie DIN systemu POINT I/O, służąc jako interfejs sieciowy do głównego sterownika. W przypadku jakichkolwiek pytań operatorzy mogą w każdej chwili skontaktować się z firmą Hannett.

Konfiguracja adresu IP

Allen Bradley 1734-AENTR musi być umieszczony po lewej stronie szafy POINT I/O jako punkt wejścia do sieci dla całego systemu I/O. Aby zapewnić stabilną transmisję sygnału i zapobiec zakłóceniom procesu produkcyjnego, należy stosować skrętkę dwużyłową kategorii 5 lub 6. Zalecane jest używanie statycznego adresu IP, gdyż dynamiczny adres IP może spowodować zakłócenia w komunikacji. Wymaga to specjalistycznej wiedzy technicznej.

moduły adapterów i akcesoria

Środki ostrożności

Allen Bradley 1734-AENTR musi być umieszczony po lewej stronie szafy POINT I/O jako punkt wejścia do sieci dla całego systemu I/O. Aby zapewnić stabilną transmisję sygnału i zapobiec zakłóceniom procesu produkcyjnego, należy stosować skrętkę dwużyłową kategorii 5 lub 6. Zalecane jest używanie statycznego adresu IP, gdyż dynamiczny adres IP może spowodować zakłócenia w komunikacji. Wymaga to specjalistycznej wiedzy technicznej.
